開窗器的發展已有近20多年的歷史。最初電動開窗器僅僅工作于單體窗戶的電動開啟，無任何外接傳感器的聯動功能。隨著越來越多現代化樓宇的建成，特別是高層、超高層樓宇的建成，對高空窗戶的如何自動開啟，則使電動開窗器越來越受重視，且有的國家已明文規定 高空玻璃幕墻的窗戶開啟必須使用電動開窗器及相關聯動系統。
電動開啟窗、電動開啟扇以及開窗器控制箱的應用越來越廣泛，越來越被大家所接受。
本文著重討論開窗器在開窗應用，以及在智能樓宇聯動方面的應用，同時探討今后的發展方向。
一、電動開窗(windowing )器的組成
電動開窗器(英文Actuator for window或Windows opener)是電氣自動化技術發展的產物。 由于它的出現一改以往手動開窗器的工作方式，使開窗變成一件容易的事。
電動開窗器的分類如下：
A.按驅動機構分：
液壓推桿式、鏈條式、齒條式、蝸桿式
B.按工作電壓分
交流220V/50H
Z、直流24V工作
無論是何種電動開啟窗，一般電動開窗器的組成如下：
1、電源AC/DC；2、電動機(MOTOR)；3、執行機構；4、限位開關；5、觸 頭
為了有效地控制及改變行程，幾乎所有的電動開窗器均加裝行程限位微動開關。另外實業的EGR電動開窗器在電動機中還可加裝過熱保護及工作信號反饋等附件，且努力使電動開窗器向智能化(Intelligent)方向發展。
二、電動開窗器的一般指標
不同類型的電動開窗器由于其工作方式不同，故電氣指標不盡相同，但以下指標是必不可少的。
1、驅動力(Thurst/Tractive Force)(含外推力及收縮力)
此指標直接與被驅動窗的自重有關，單位一般為牛頓(N)。以目前掌握的國外資料看，單體式電動開窗器的驅動力最大可達2000N。
2、伸縮行程(Opening/Closing stroke)
直接影響窗開啟的角度大小
3、行程工作速度(Translation Speed)
一般以mm/s為單位。由于要求電動開窗的速度不宜過大，故現有指標（target aim)均≤40mm/s。
一般該速度是不可調的。
4、工作頻率(Working Frequency)
指單位時間內反復工作的次數。該指標直接影響電動開窗(windowing )器的工作壽命。一般電動開窗器不太適合反復頻繁開啟窗戶的場合。
5、工作電壓(Operating Voltage)
根據電動開窗器的應用場合，是一般通風開窗還是與消防跑煙功能聯動來決定電壓性質及等級。
一般場合時可選AC220V電壓工作方式；在與消防系統聯動及要求安全電壓的特殊場合應用時 ，則選DC24V電壓工作方式。
6、功率(Power)
7、工作電流(Actuator Current Only)
此指標可為選擇大型電動開窗器聯動系統的用電提供參考。通常場合在智能樓宇中電動開窗器一般一次使用數量可達幾百只。
除以上幾個主要指標外，還應注意的如：安裝方式、絕緣等級、有無過熱保護、工作環境溫 度及有無信號反饋等。
三、單體電動開窗器的應用
大多數的電動開窗器機身的安裝為外露式。根據其工作用途不同有不同的安裝方式。您可以在準備購買前，咨詢我司400 033 1003客服專線，或致電13651967778 楊工進行咨詢。以達到電動開啟窗的最佳效果。
四、開窗機的聯動應用

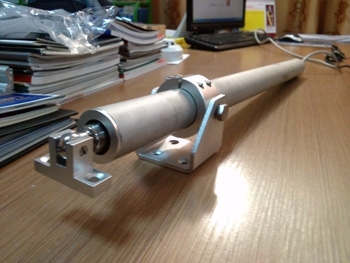

這里的聯動應用是指電動開窗器與樓宇自動化系統配合使用，一般有如下兩個聯動系統。開窗機廠家 適用于大型窗戶的上鎖/解鎖插銷。 推桿式(外裝)開窗器 推桿應為特殊工藝處理、具有較高剛度和強度的不銹鋼制作。推程：300～1000mm，推力：300～2000N，自鎖力不小于1500N。 根據不同型號可分別用于外開窗戶(可安裝于頂部、底部、側邊、中旋位置)，外開傾斜屋頂和大型墻面的重型窗戶、幕墻和玻璃屋頂(可安裝于頂部、底部、側邊位置)，以及高位置的屋頂窗。
1、與消防系統聯動
電動開窗器在消防系統(system)中主要作為窗戶開啟的執行機構，用于火災情況(Condition)下的緊急跑煙功能。
一般要求電動開窗器具有一定的限時耐火性能及直流弱電(一般DC24V)驅動。同時在整套聯 動系統中，開窗器的系統具備如下的功能：
(1)后備直流電源浮充工作及斷電后備直流電源自動切換功能。電動開窗器具有先進傳動技術和驅動機構，結構緊湊，美觀大方，噪音小，剛度足，安裝方便等特點。它可根據使用要求附設遙控開啟、煙霧、溫度、風控、雨控傳感裝置。主要適用于各種立轉側窗（天窗）的電動啟閉。后備直流電源大小可根據現 場系統配置來選擇蓄電池的A/H。
(2)具有指示信號自動返回消防中心功能。此功能用來判斷開窗器的工作狀態。
(3)可獨立構成局域火災預警系統。即在該系統中有外接煙感、溫感接口。
(4)具有獨立的無源接觸點。
2、與室內環境控制系統聯動
在該聯動系統中，一般是由電動開窗(windowing )器根據樓宇監測中心的信號或自測信號自動開啟/關閉 通風窗、遮陽百葉、窗體陽光反射角度等，用以調整及控制室內的濕度、溫度及含氧量(新 風 量)等，以達到整個系統的環境指標要求。該聯動系統的存在更能充分體現智能樓宇的優越性。
五、電動開窗(windowing )器的發展及設想
電動開窗器雖為窗戶開啟的一種執行機構，但隨著對現代化智能樓宇的要求及配置 越來 越高，電動開窗器應向智能化方向發展，而非僅僅是一種單體的執行機構，今后電動開窗器 的發展方向在如下兩方面：
A、模擬量行程控制
目前的電動開窗器由于是開關量指令控制（control)，單次全行程工作方式。而對于要求能根據反饋信號來控制開啟行程(窗開啟角度、百葉對陽光的折射角度等)的場合，則這種開啟工作方式則 不 適用。模擬量行程控制即可將開窗器的工作行程設定為一種與反饋信號/驅動信號構成的函數關系(非開關量)，由此根據實時檢測的變量(要求)來決定這種行程的工作大小。這種電動開 窗器特別適用于室內環境控制系統中。它可根據室內外檢測及計算的通風量要求，比較精確 地執行窗戶的開啟角度控制，進而對諸如通風量、含氧量、光照度、冷暖風等參數進行動態 調節。當然這種調節系統，首先要對系統建立起動態模型，并充分考慮環境參數的變量慣性 ，然后再設定開窗器的工作方式。扇上，下自由滑動。為了防止窗的左右晃動，我們還設計了四個壓輪，用于安裝在窗 扇的四個角上。
6.2 平衡器重量的選擇
由于窗的長度，寬度的不同，窗扇的重量也就不同。電動開窗機窗戶自動打開和關閉的機器，可以根據天氣的情況自動的開關窗戶，一般用于大型體育館、鋼廠、發電廠等。為了使我們的平衡器適應不同的重量， 我們將平衡器里面的螺旋彈簧(Spring)分成3種厚度。在平衡器的外部用不同的顏色來區分，分別為 紅頭，綠頭和黑頭。在這三種顏色中，紅頭的彈簧最薄，因此所承受的重量最輕，而黑頭所 能承受的重量最重。但是，應該指出的是，不是說選擇黑頭的就最好。如果窗扇的重量輕而 選擇黑頭，那么后果就是彈力太大，窗扇按下去很困難（difficult)，手指稍微撥一撥，窗扇即可彈上來 。所以，選擇什么樣的平衡器，應根據窗型，也就是窗扇的重量來定。
6.3 平衡器安裝時的調整
為適應不同的窗扇重量，在選擇彈簧厚度以后，安裝時要對平衡器進行調整。最佳手感是， 窗扇的上，下移動的手感都一樣。但是，由于機械本身的性能，我們要求窗扇在剛剛安裝時 ，平衡器略微緊一點，具體的表現是往下來重一些，往上去輕一些。在使用了一個階段后，會自然達到平衡。
平衡器的調整很簡單，但是，如果從來沒有安裝過的人覺得有點難，這是因?yàn)闆](méi)有經驗所至 。在平衡桿上端固定住以后，將平衡桿的下端可旋轉部分推至最里端，然后順時針旋轉。窗 越重，所需旋轉的圈數越多。但是，這里面有二個問題需要注意。
1、旋轉圈數的多少。由于窗扇的重量的不同，自然旋轉圈數也不同。但是到底需 旋轉多 少圈，這里面就有一個經驗的問題。我們經過測試后給出了一個理論圈數，但是，在實際的 操作中，還要根據具體的情況來定。
2、由于材料，加工淬火的過程不同，彈簧與彈簧之間可能會有不同。因此，如果前 一根彈簧轉轉了3圈，后一根彈簧可能只要轉2圈半。這也給我們的安裝帶來了困難。
根據我們以及數年的安裝經驗，我們的很多客戶是這樣安裝的。在安裝第一扇窗時，根據窗 扇的重量先旋轉數圈，再試窗扇的上下的手感，直到感覺舒服為止。然后用彈簧秤秤出這個 時候的彈簧的拉力。在調節以后的平衡桿時，就用這個拉力數據來決定旋轉的圈數。 這樣，調出來的彈簧的承受力都是一樣的了。
6.4 平衡器安裝好，壞的標準
平衡器安裝是否好，其實是很容易判斷的。那就是窗扇的上下的手感是否一致。窗扇是否左 右晃動，窗扇在關閉時，開關是否靈活等等。在有了安裝經驗以后，我們相信這些都不會成 問題的。因?yàn)槎嗄甑陌惭b和使用的經驗使我們很多的組裝廠都已經具備了這個能力，并且在 不斷地完善。
最后，我們建議在安裝平衡器的時候，尤其是美式窗型，需要加裝副框。用木或者鐵做一個 外框加裝在窗扇的外部，以確保窗扇在安裝以及打發泡劑以后仍然保持窗框的平直度。
